초음파 용접기 기본구조

혼, 부스터, 진동자, 컨트롤러, 기구부로 구성되어 있습니다.

초음파 용접기 구조

초음파 용접기 기본구조 ultrasonic-welder-structure
초음파 용접기 구조

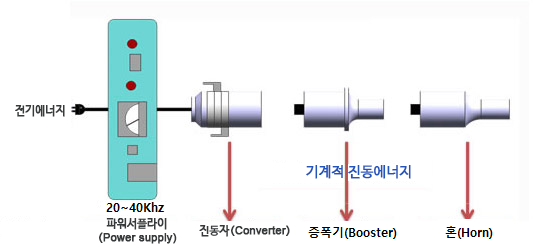

진동시스템 (혼, 부스터, 진동자)

초음파 용접기 기본구조 key-elements-of-an-ultrason

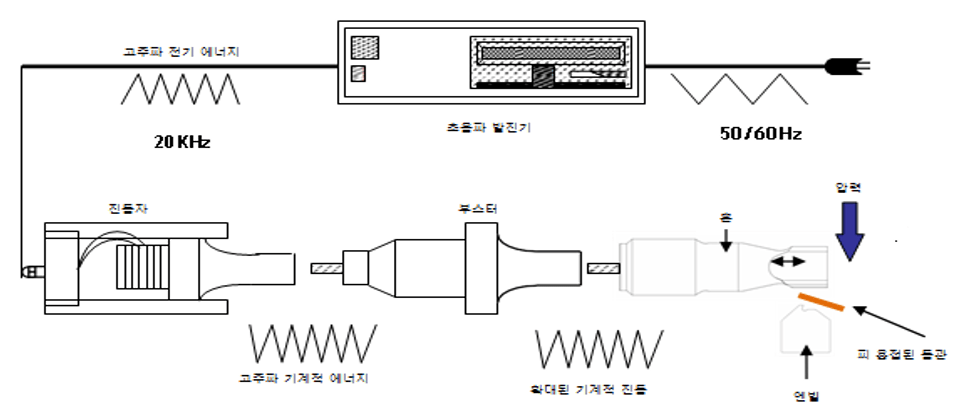

초음파금속용접기 기본구조도

공구 혼 (혼, 엔빌)

혼은 용접대상물의 형상에 맞게 설계, 제작되어 진동자로부터 초음파 진동을 용접대상물에 전달하기 위한 용접봉의 역할을 수행하며,
엔빌은 혼 에서 용접 대상물에 전달되는 압력을 유지하며, 제품의 흔들림을 방지, 진동에너지를 용접 대상에 최적의 상태로 전달 될 수 있도록 유지하는 역할을 수행한다.

증폭기 (부스터)

진동자에서 발생된 초기 진동에너지를 가공비율에 따라 증감시키는 역할을 수행한다.

초음파 용접기 기본구조

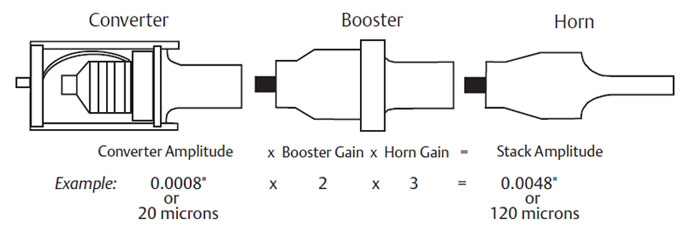

진동시스템 기본구성 및 역할

진동자 (컨버터)

제너레이터에서 공급되는 3000Watts 이상의 전기에너지를 PZT (압전효과)를 이용, 진동으로 바꾸는 역할을 수행한다.

초음파 용접기 기본구조 structure-of-an-ultrasonic

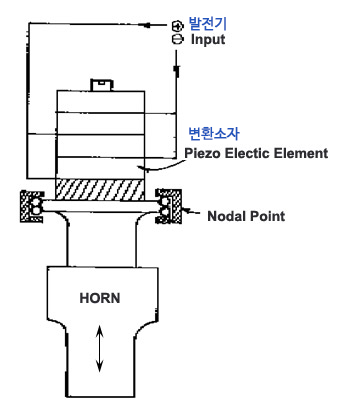

진동자 기본구조도

컨트롤러 (파워서플라이, 제너레이터)

230±15%VAC/50~60HZ 의 전기를 3000Watts 이상의 고출력 전기에너지로 변환하는 역할을 수행하며, 진동시스템의 용접 조건을 제어하는 컨트롤러 기능도 함께 지원한다.

orca controller
ORCA-Series Ultrasonic Controller / Generator

기구부 (Actuator or Head)

진동시스템 운영을 위한 기구물을 지칭하며, 보통 공기압 또는 모터로 구동한다. 혼과 용접 대상물을 정확한 위치에 고정, 가압을 유지하기 위한 기구물을 통틀어 의미한다.

초음파 금속 Spot 용접기 ORCA-20

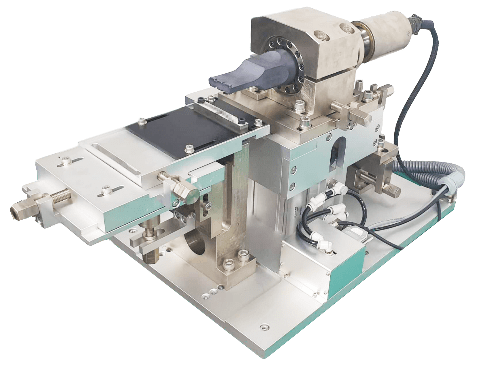

ORCA-20 Spot Welder Actuator / Head

초음파 금속용접 적합성 분석

금속재질구분 용접가능성 표 [별첨] 참조
