超声波焊接机基本结构

设备主要由焊头、变幅器、换能器、控制箱,机械部分构成。​

超声波焊接原理

超声波焊接机基本结构 ultrasonic-welder-structure
Ultrasonic Welder Structure

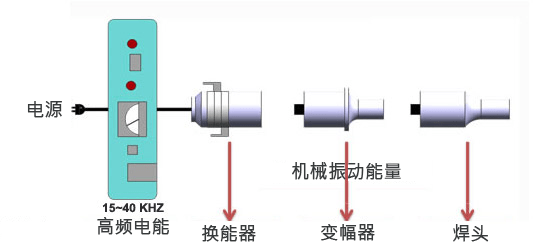

焊接系统 (焊头、变辐器、换能器)

超声波焊接机基本结构 key-elements-of-an-ultrason

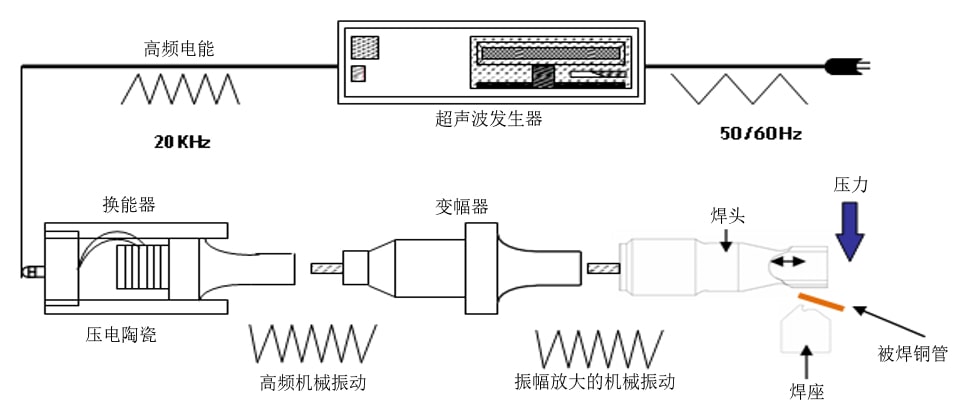

超声波金属焊接机 基本构造图

焊接工具(焊头&焊座)

焊头是根据被焊接物体的形状设计和制作的,通过焊头将超声波振动传递给被焊接物体,焊头起到类似焊条的作用。焊座是维持焊头传递给被焊接物体的压力,防止产品打滑,起到将振幅以最佳的状态传递给被焊接物体的作用。

变辐器

将换能器最初产生的振幅传递给焊头,通过其自身形状特点达到增加或减小振幅的作用。

초음파 용접기 기본구조
焊接系统基本构成及作用

换能器

将控制箱发出的3000Watts的电能通过压电效应转换为机械能。

structure-of-an-ultrasonic
换能器基本构造图

超声波控制箱/超声波发生器

将230±15%VAC/50~60HZ的电能转换为3000Watts以上高频电能,并可控制焊接系统的焊接条件。

orca controller
KM- Series Ultrasonic Controller / Generator

焊接机构

泛指带动焊接系统运动的机械部分,一般通过气压或马达工作。其作用是将焊接工具(焊头)与被焊接物体准确定位,并维持加压。

초음파 금속 Spot 용접기 ORCA-20
ORCA-20 Spot Welder Actuator / Head

焊接适用性分析

本公司设备适用于以铜、铝、镍材质为主的金属部件的焊接,需以实际焊样来判断能否焊接。
